日本新能源產業技術綜合開發機構(NEDO)與日本物質材料研究機構(NIMS)于2016年3月28日宣布，開發的標準面積(1cm2)鈣鈦礦型太陽能電池單元的能量轉換效率超過了18%。鈣鈦礦型太陽能電池由價格低廉的材料構成，可以使用涂覆這種簡單的方法量產，能大幅降低制造成本。

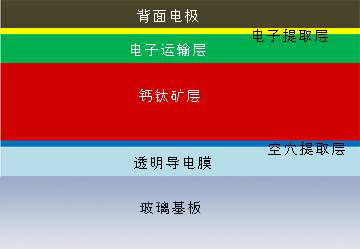

鈣鈦礦型太陽能電池的結構(圖：摘自NEDO的發布資料)

在此次研究中，兩家機構為了提高太陽能的吸收效率，優化了鈣鈦礦材料中兩種陽離子的混合比例。并且通過將部分碘換成溴，得到了鈣鈦礦層缺陷較少的大晶粒。因而可以高效取出光照產生的電子和空穴，使短路電流密度提高到了21mA/cm2以上。

而且，還通過優化鈣鈦礦層、電子運輸層、電子提取層等材料和膜厚，降低了太陽能電池的電阻，成功使太陽能電池的填充因子提高了2成左右。利用這些成果制作1cm見方的太陽能電池并對其進行檢測，結果顯示，轉換效率達到了18.2%。

今后，兩家機構還將通過組合高性能材料、優化各層膜厚等方式，力爭在2016年內使轉換效率達到20%。還將與民營企業合作，積極推進實用化研究，使發電成本達到與傳統火力發電相當的7日元/kWh，為太陽能電池進一步普及作出貢獻。
